导播台
HS-DB200

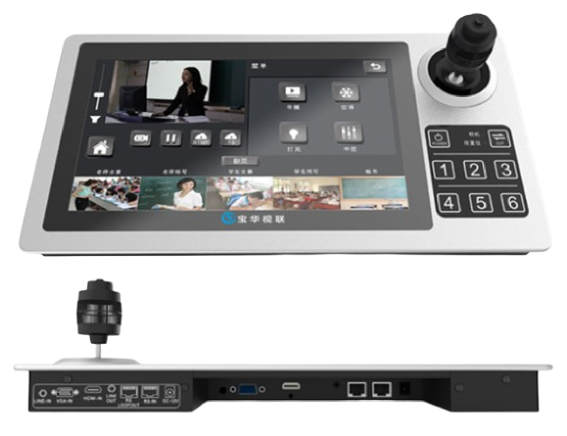

HS-DB200数字液晶触控导播台是一款录播导播切换设备,它既有中控设备、导播键盘的导播控制功能,又有本地液晶显示和触控导播的功能。HS-DB200不仅体积小,而且安装和操作方便。可以独立安装在讲台上,方便老师独立操作拍摄;也可以安装在导播集控室,方便导播人员快速导、录、播。

核心功能
  • 多协议数据通讯与扩展
    配备 RS-IN(支持 RS232/RS485)与 RS-LOOPOUT 接口,前者实现与 XD-11J 的云台、切换命令等数据通讯,后者可直连辅助云台、导播键盘等外设,扩展设备联动能力。
  • 全场景音视频信号接入
    含 HDMI-IN(带声)、VGA-IN(无声)、LINE-IN/OUT 接口。VGA 信号需搭配 LINE-IN 输 PGM 声音,LINE-OUT(3.5mm)可接功放音箱,满足不同音视频源的接入与输出需求。
  • 三维立体云台精准控制
    自带三维立体云台控制摇杆,可直接操控云台转动、镜头焦距缩放,无需额外设备,实现对云台摄像机的实时、精准调节,简化拍摄角度与画面控制流程。
  • 灵活的功能切换与操作
    设 POWER 触控键、SW 切换键及 1-6 数字键。SW 可切换 “通道”“预置位” 功能,切换后数字键对应实现通道切换或预置位调用,操作逻辑清晰,适配不同使用场景。
  • 11.6 英寸高清触控交互
    搭载 11.6 英寸高清液晶触控屏,不仅能清晰显示录播主机导播界面,还支持直接触控操作,替代传统物理按键,提升导播界面的交互便捷性与视觉体验。
  • 稳定供电与适配设计
    采用 DC 12V 电源接口,保障设备稳定供电。各接口(HDMI/VGA/LINE 等)针对性适配不同信号设备,从供电到信号接入形成完整适配体系,确保设备持续稳定运行。
产品参数
电源口 DC 12V
RS-IN 数据输入接口,支持RS232、RS485信号输入,主要用于录播主机与XD-11J的数据通讯
RS-LOOPOUT 数据环出接口,可接外设设备(辅助云台摄像机、导播控制键盘等),数据不经过录播主机,直接从该口环出
LINE-OUT 声音输出接口,3.5耳机接口,可外接功放音箱设备
HDMI-IN HDMI
VGA-IN VGA
LINE-IN 声音输入接口
云台摇杆 三维立体云台控制摇杆,可控制云台转动、焦距拉大缩小和选择的功能
POWER DB2000
SW按键 切换按键
数字按键 可用于对应通道预置位切换
液晶触控屏 11.6英寸
导播台HS-DB200 / 备受众多客户青睐。我们是一家深耕行业16年,集研发、生产、销售、安装与服务为一体的融合视讯系统方案提供商。
